明和式ガス水取器「MGシリーズ」
![](https://www.meiwajp.com/wp/wp-content/themes/meiwajp-renew/images/04product/mg-img01.jpg)

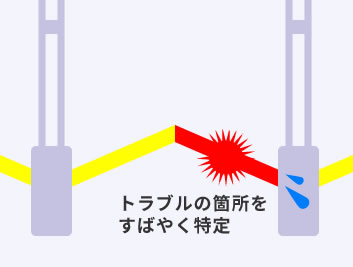

明和工業のガス水取器「MGシリーズ」は図のように、ガス管を高さ方向に対してジグザグに配管します。配管の低いところに水取器を設置し、もし配管に破損が生じた場合、水は破損箇所から管の低い箇所に流れ、水取器に入ることでどの配管に故障があるのかを特定することが出来るのです。
また水取器の中は左右2つに仕切られており、右左を確認することで故障箇所を絞り込むことも可能です。当社のロングセラー製品となっております。

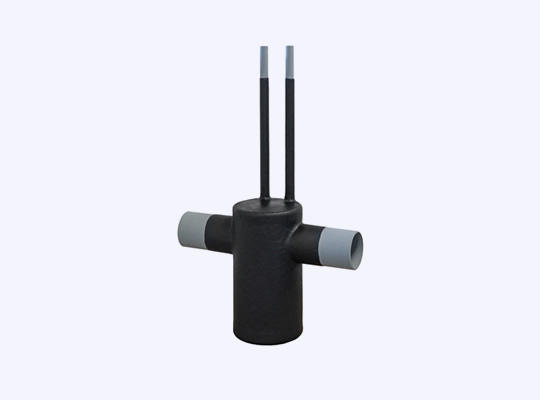

MGA型(溶接接合タイプ)
![](https://www.meiwajp.com/wp/wp-content/themes/meiwajp-renew/images/04product/mg-img02.jpg)
![](https://www.meiwajp.com/wp/wp-content/themes/meiwajp-renew/images/04product/mg-img03.jpg)
連結管:d(mm) | 寸法(mm) | 質量(kg) | ||
---|---|---|---|---|
øD | H | L | ||
40A | 165.2 | 300 | 550 | 18 |
50A | 165.2 | 300 | 550 | 18 |
80A | 216.3 | 400 | 600 | 26 |
100A | 216.3 | 400 | 600 | 30 |
150A | 267.4 | 450 | 750 | 45 |
200A | 355.6 | 450 | 850 | 63 |
250A | 406.4 | 500 | 890 | 85 |
300A | 406.4 | 500 | 1,100 | 101 |
部位 | 材質 | 仕様 |
---|---|---|
胴体・連結管・立上管 | SGP等 | 内面:鉛系防錆塗料 外面:ポリエチレン粉体+FRP+トップコート |

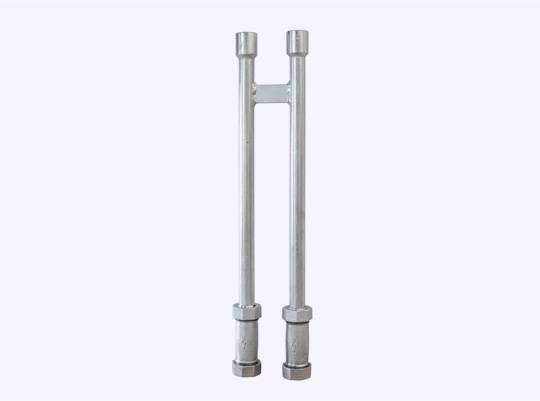

水抜管 | SGP等 | 亜鉛メッキ |

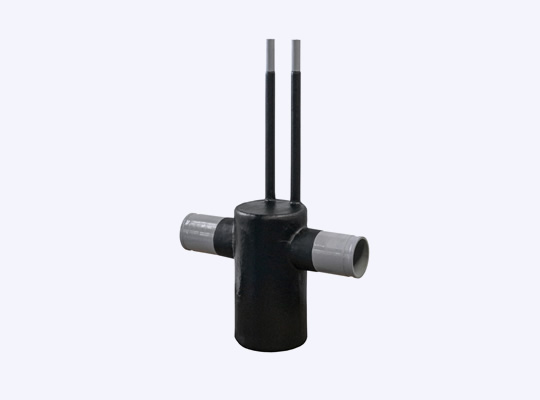

MGA型(鋳鉄管接合タイプ:GM2型メカサシ加工)
![](https://www.meiwajp.com/wp/wp-content/themes/meiwajp-renew/images/04product/mg-img04.jpg)
![](https://www.meiwajp.com/wp/wp-content/themes/meiwajp-renew/images/04product/mg-img05.jpg)
連結管:d(mm) | 寸法(mm) | 質量(kg) | ||
---|---|---|---|---|
øD | H | L | ||
80A | 216.3 | 400 | 600 | 28 |
100A | 216.3 | 400 | 600 | 31 |
150A | 267.4 | 450 | 750 | 50 |
200A | 355.6 | 450 | 850 | 73 |
部位 | 材質 | 仕様 |
---|---|---|
胴体・連結管・立上管 | SGP等 | 内面:鉛系防錆塗料 外面:ポリエチレン粉体+FRP+トップコート |
水抜管 | SGP等 | 亜鉛メッキ |

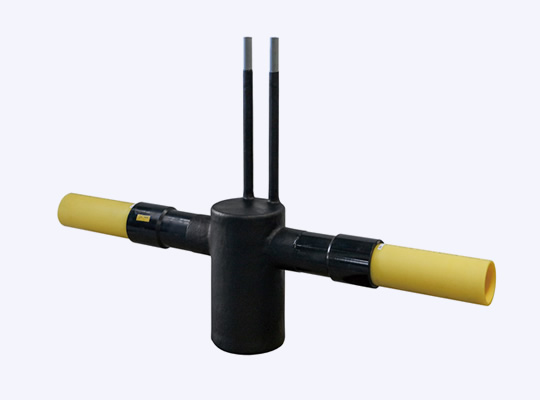

MGA型(ポリエチレン管接合タイプ)
![](https://www.meiwajp.com/wp/wp-content/themes/meiwajp-renew/images/04product/mg-img06.jpg)
![](https://www.meiwajp.com/wp/wp-content/themes/meiwajp-renew/images/04product/mg-img07.jpg)
連結管:d(mm) | 寸法(mm) | 質量(kg) | ||
---|---|---|---|---|
øD | H | L | ||
50A | 165.2 | 300 | 885 | 23 |
80A | 216.3 | 400 | 995 | 35 |
100A | 216.3 | 400 | 1,395 | 49 |
150A | 267.4 | 450 | 1,515 | 80 |
部位 | 材質 | 仕様 |
---|---|---|
胴体 | SGP等 | 内面:鉛系防錆塗料 外面:ポリエチレン粉体+FRP+トップコート |
連結管 | ガス用ポリエチレン管 | |
立上管 | SGP等 | |
水抜管 | SGP等 | 亜鉛メッキ |
-
