PPLPとは

PPLP（Prefab Plastic Lining Pipe）とは、水管橋の現場調査から提案・設計・積算・製作・施工・アフターサポートまで、全てを明和工業1社で完結できる、フルオーダーメイドシステムのことです。

外装にFRPコーティングを業界で初めて導入するなど、日々革新を続けています。いかなる環境下においても堅牢且つ美しく、工期をも短縮する、これが明和工業のPPLP技術です。

PPLPの仕様

PPLP仕様の特徴は本管の外装に、FRPを用いる点にあります。FRPは軽量・強固で、塗装と組み合わせる事で景観を保ちつつ、美しい外装を維持することが出来ます。現在は本管にポリエチレン管も取り入れ外装加工にも様々なバリエーションをご用意しております。

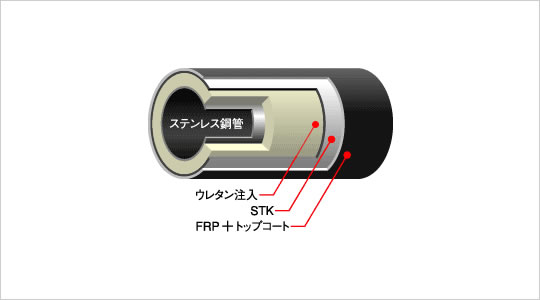

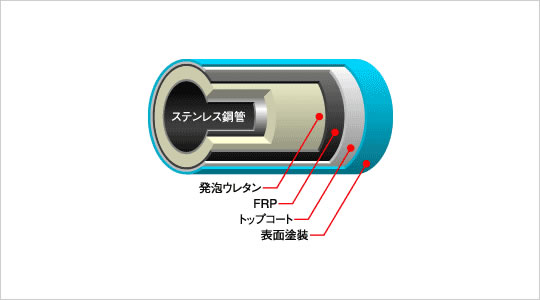

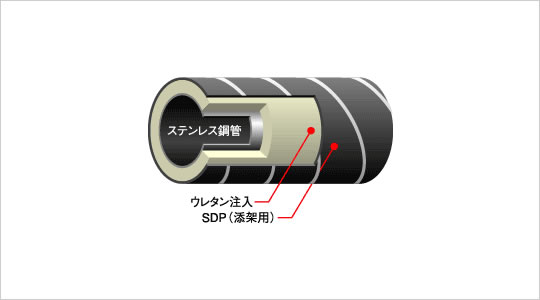

保温防食

ステンレス管

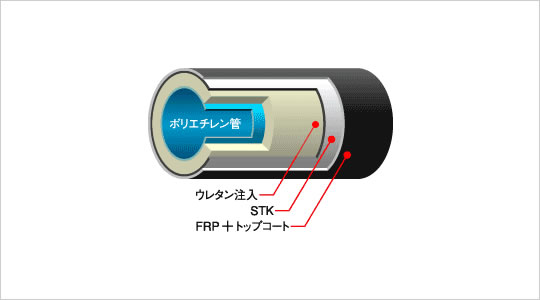

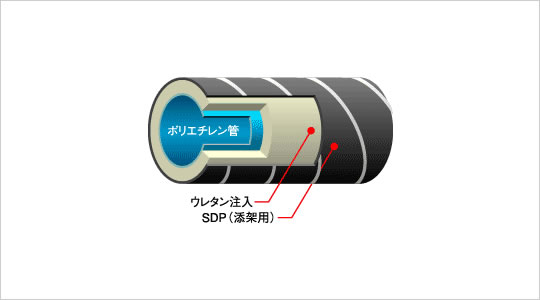

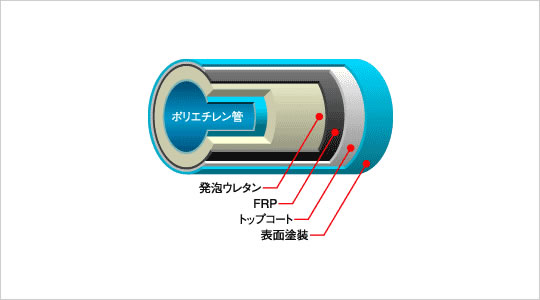

ポリエチレン管

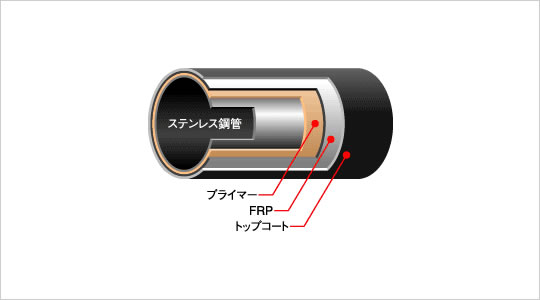

露出防食

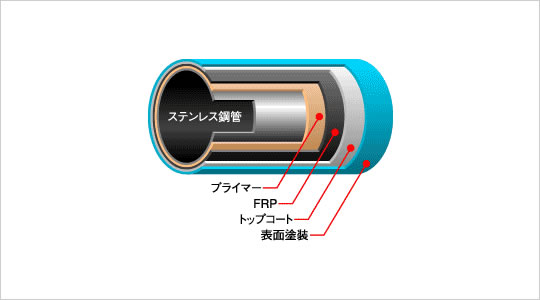

ステンレス管

埋設防食

ステンレス管

ポリエチレン管

形式選定の目安

単純支持形式水管橋

アーチ形式水管橋

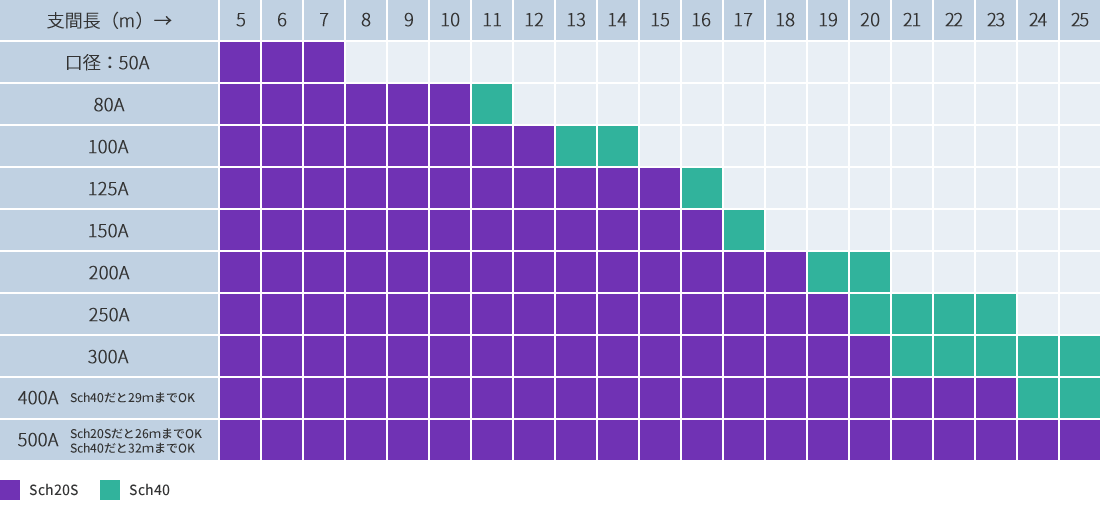

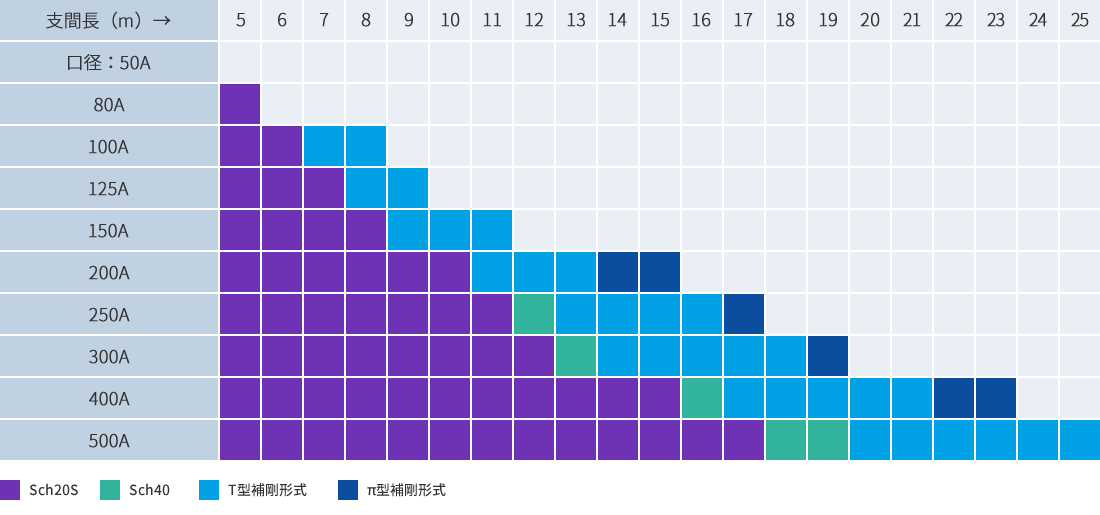

支間長の目安
設計条件：本管材質＝SUS304、保温厚：25mm、積雪見込：0.3m
※表は標準的な設計条件によって作成したものであり、現地の状況・設計条件によって適応管種・管径は変わる場合がございます。

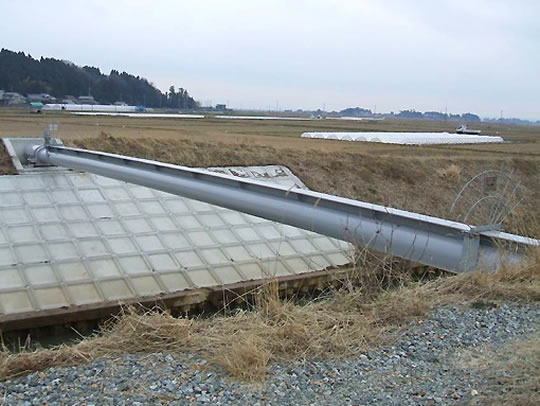

施工事例

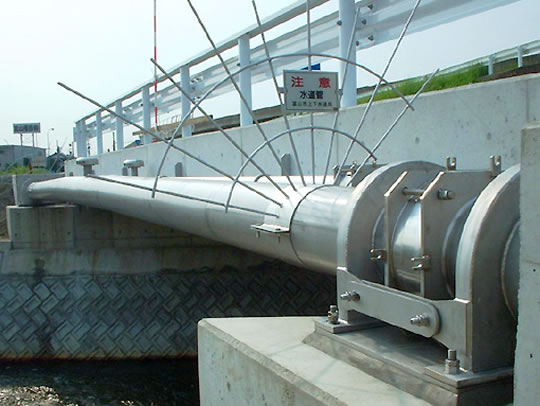

補剛形式

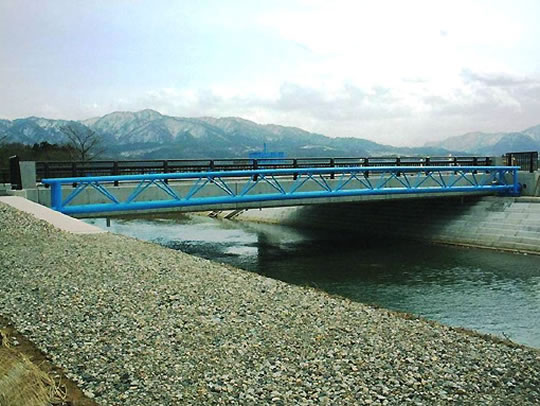

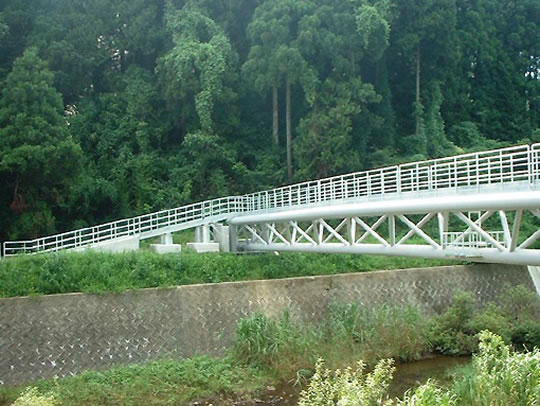

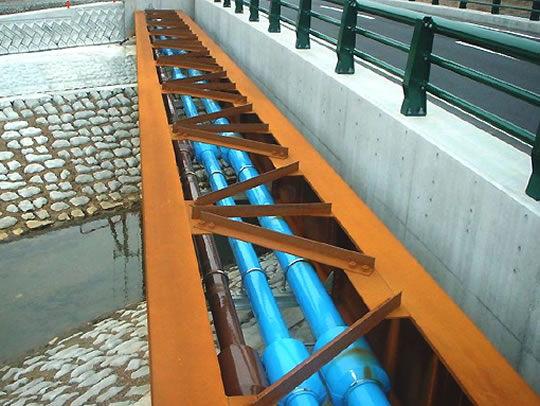

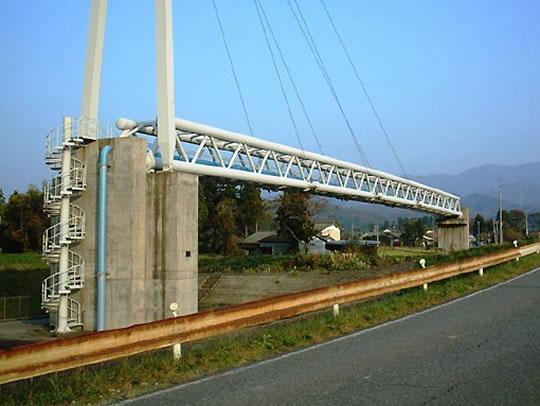

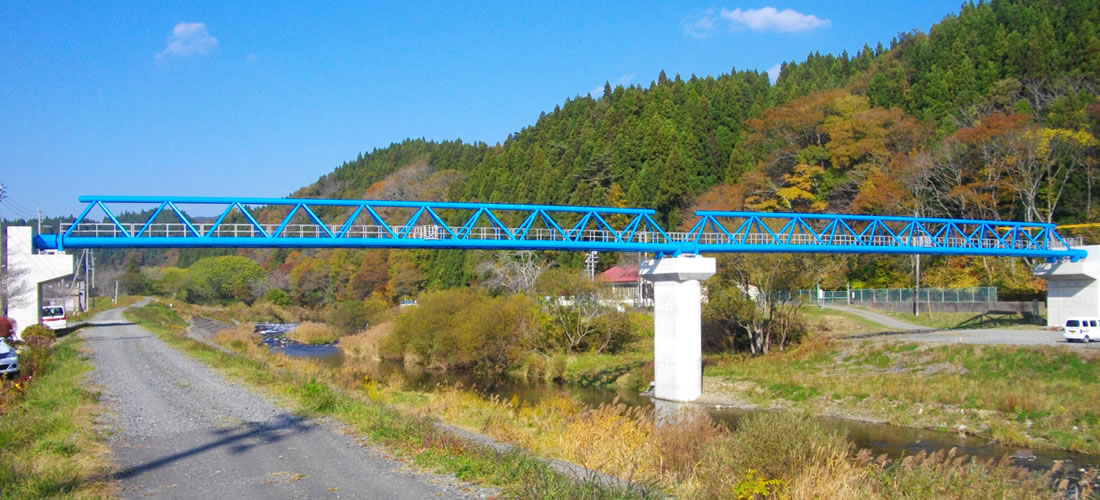

トラス

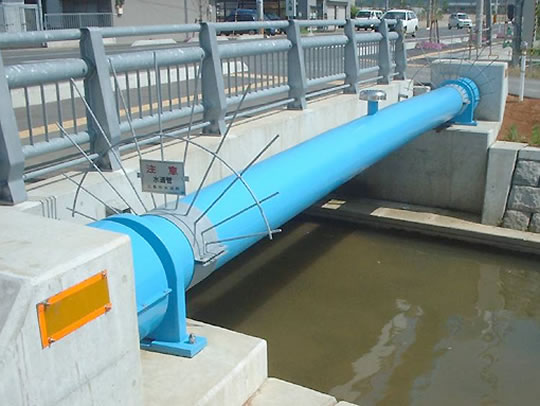

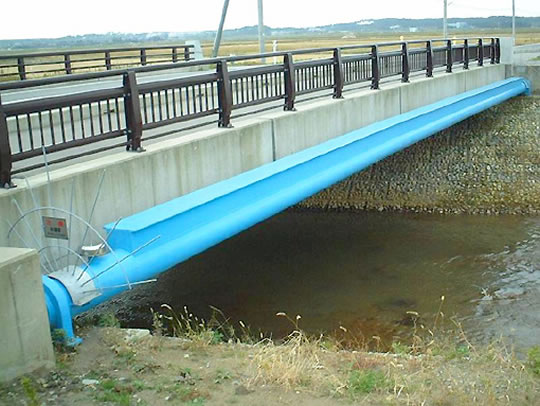

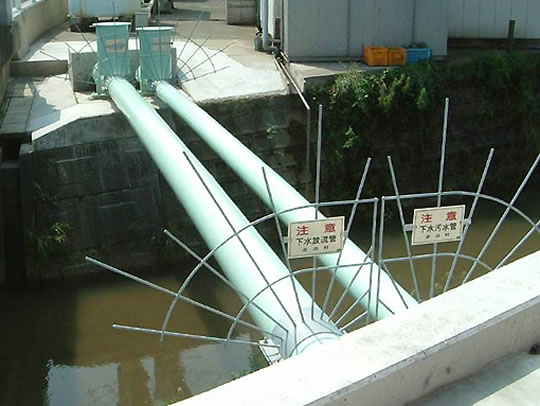

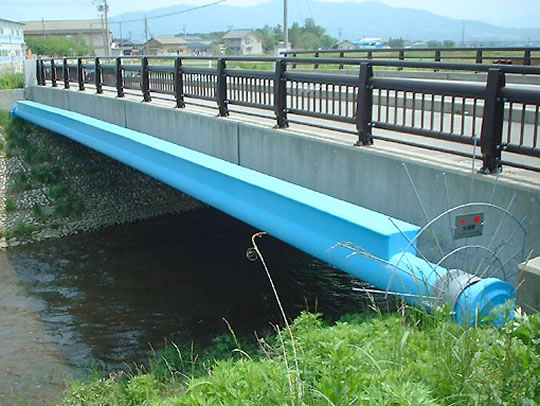

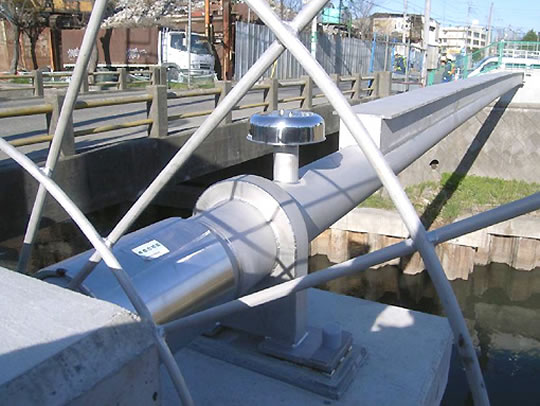

単純支持

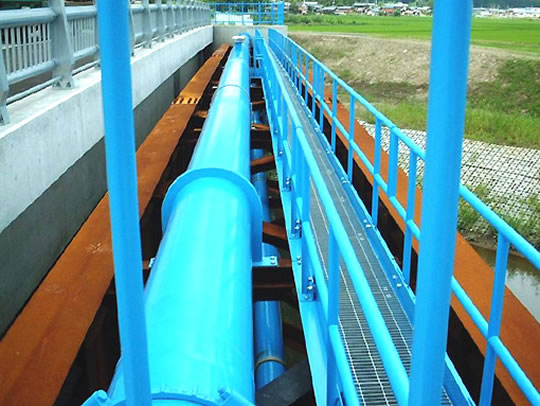

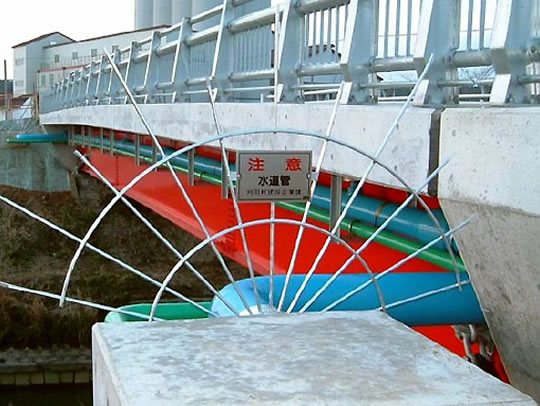

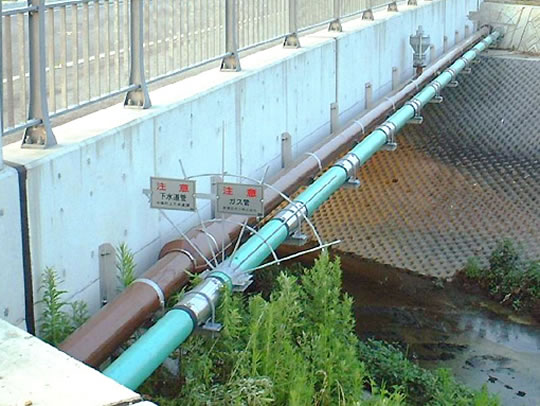

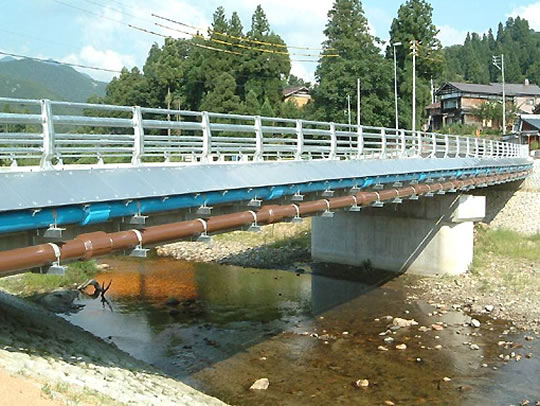

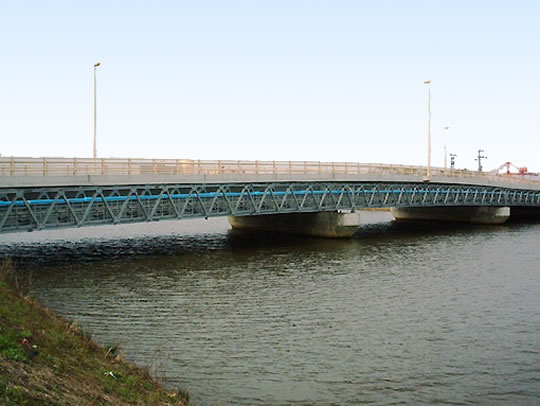

添架

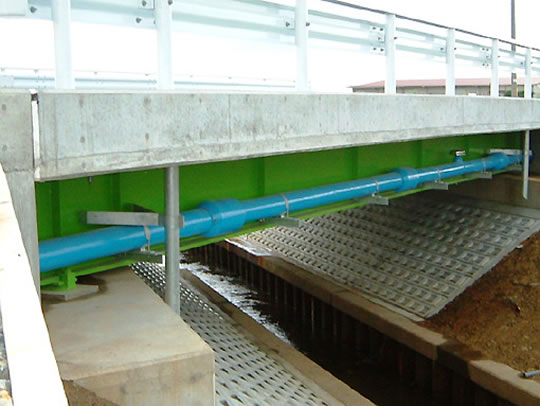

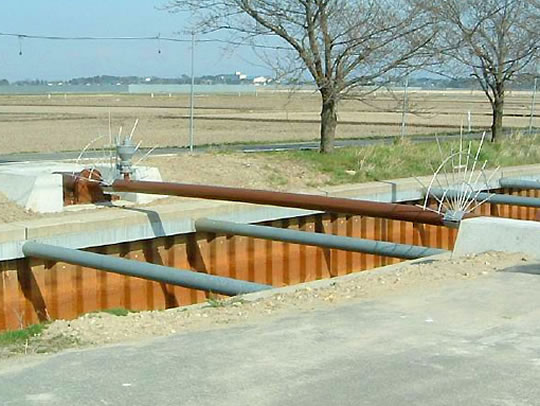

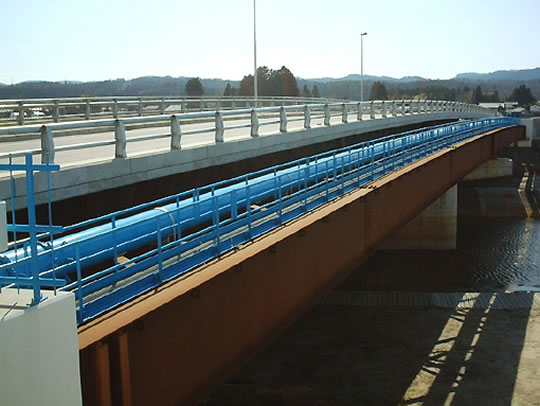

H剛桁添架

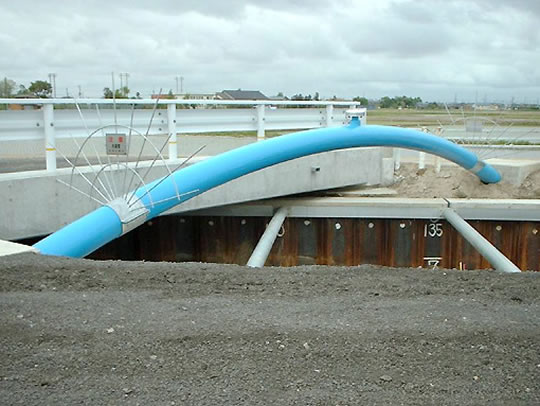

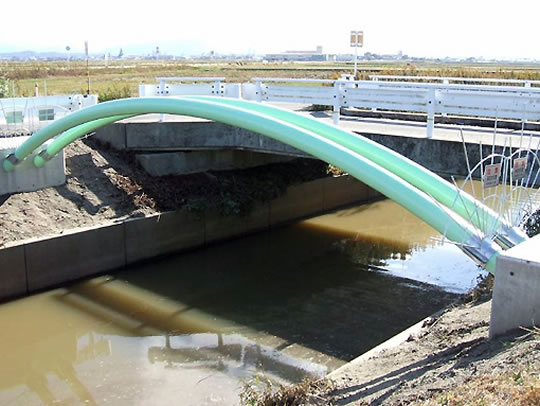

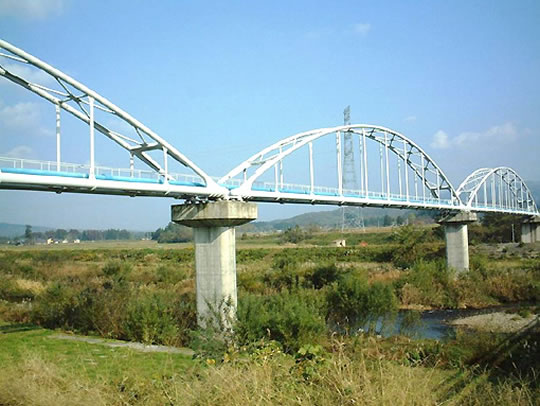

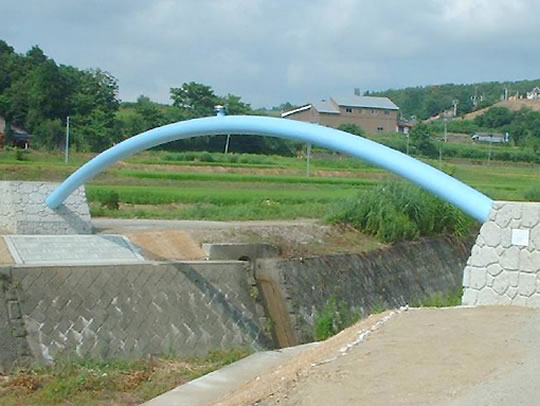

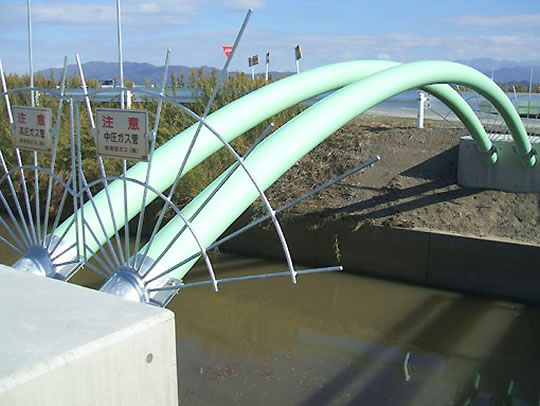

アーチ

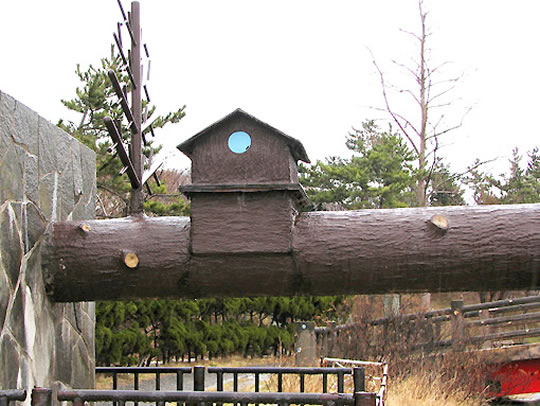

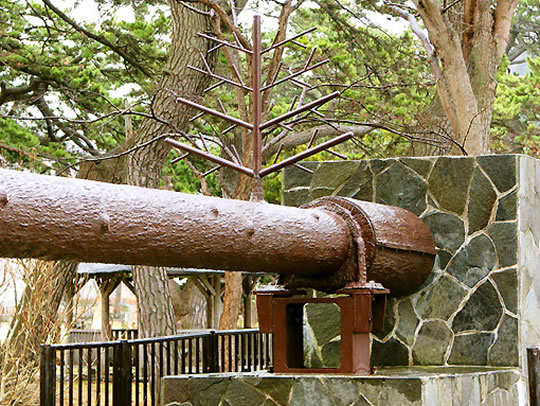

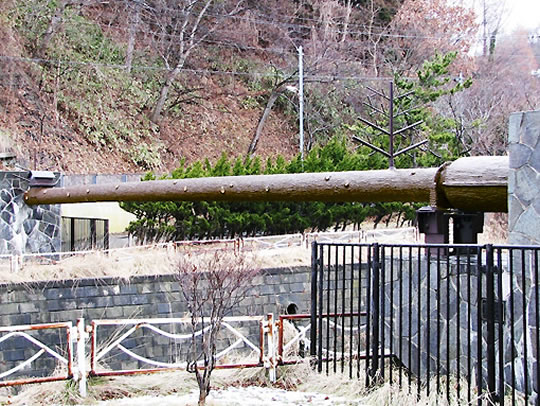

疑木加工

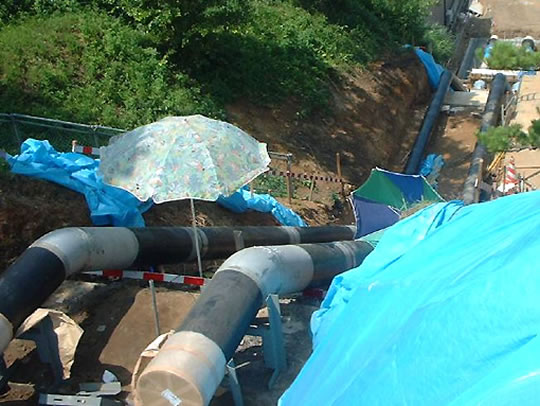

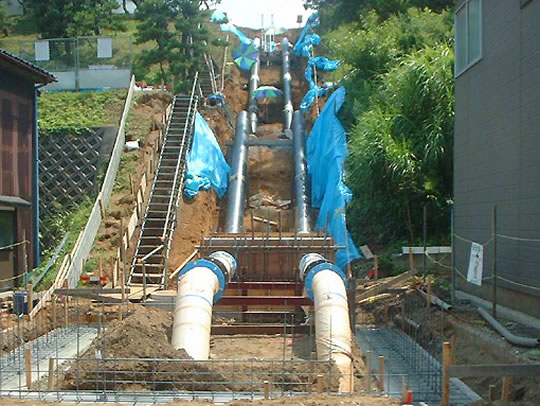

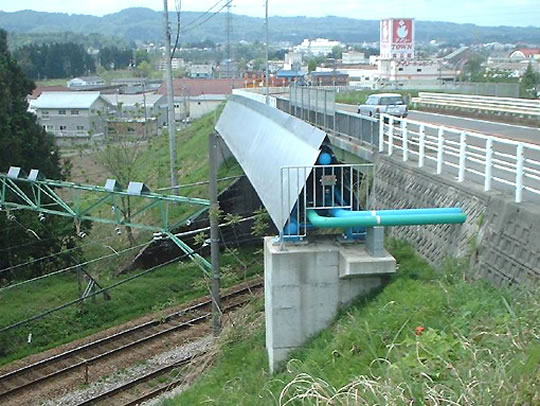

その他
